CD電感是導線內通過交流電流時，在導線的內部及其周圍產生交變磁通，功率電感中通過直流電流時，其周圍只呈現固定的磁力線，不隨時間而變化；當在線圈中通過交流電流時，其周圍將呈現出隨時間而變化的磁力線。
CD電感的特點：1、漏磁??；2、可靠性高；3、無引線,適合高密度表面貼裝；4、優良的可焊性及耐熱沖擊性； 5、適合波峰焊和回流焊。
CD電感的作用： 1、阻流作用：線圈中的自感電動勢總是與線圈中的電流變化相對抗。主要可分為高頻阻流線圈及低頻阻流線圈。 2、調諧與選頻作用:電感線圈與電容器并聯可組成LC調諧電路。即電路的固有振蕩頻率f0與非交流信號的頻率f相等，則回路的感抗與容抗也相等，于是電磁能量就在電感、電容之間來回振蕩，這就是LC回路的諧振現象。諧振時由于電路的感抗與容抗等值又反向，因此回路總電流的感抗最小，電流量最大，所以LC諧振電路具有選擇頻率的作用，能將某一頻率f的交流信號選擇出來。
CD電感的應用：主要應用于汽車電子中的直流轉換器和對溫度范圍和穩定性要求較高的開關電源中。

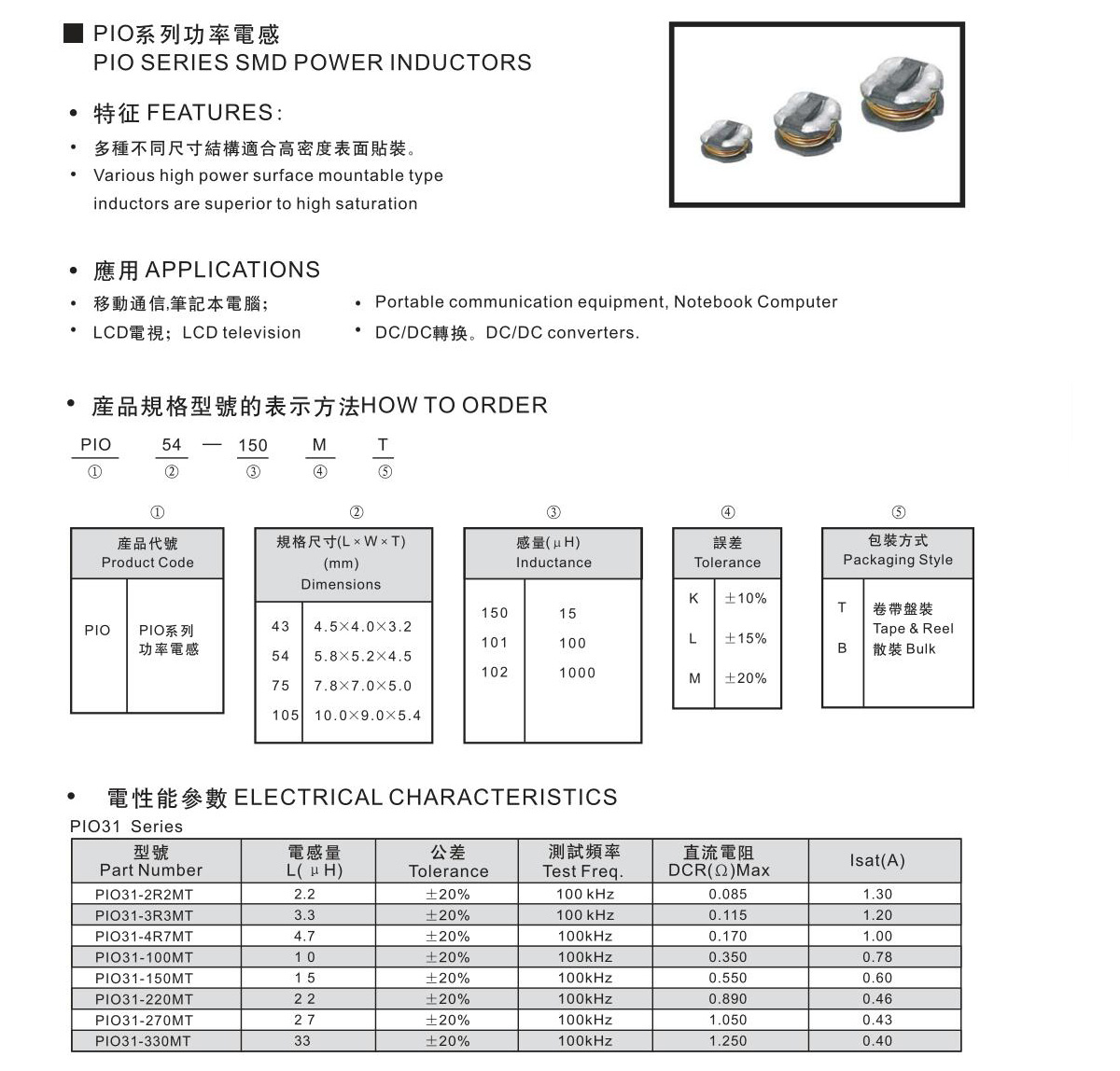

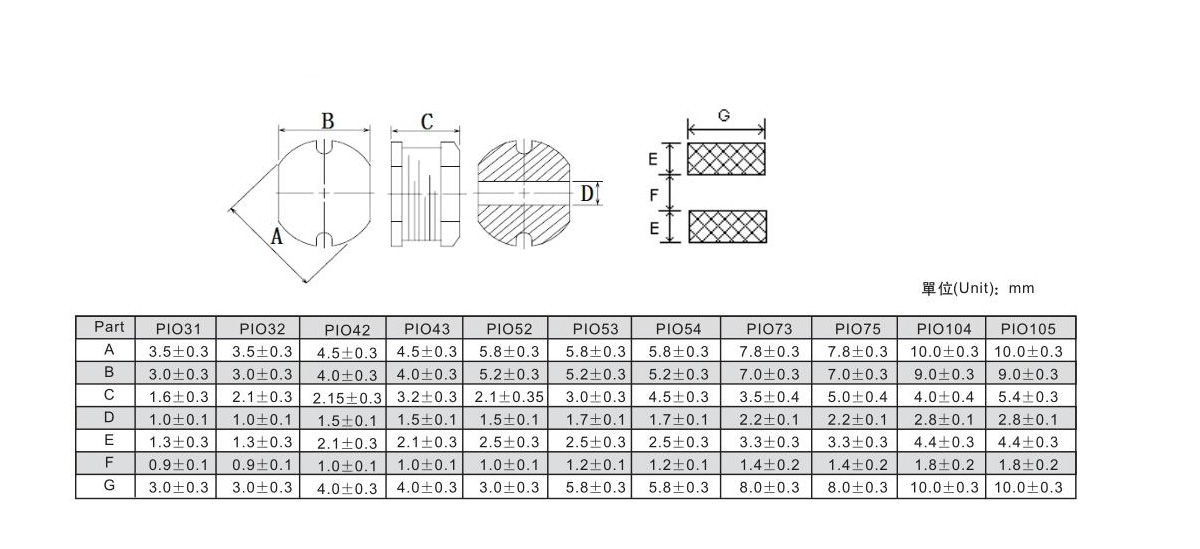

CD電感的結構：

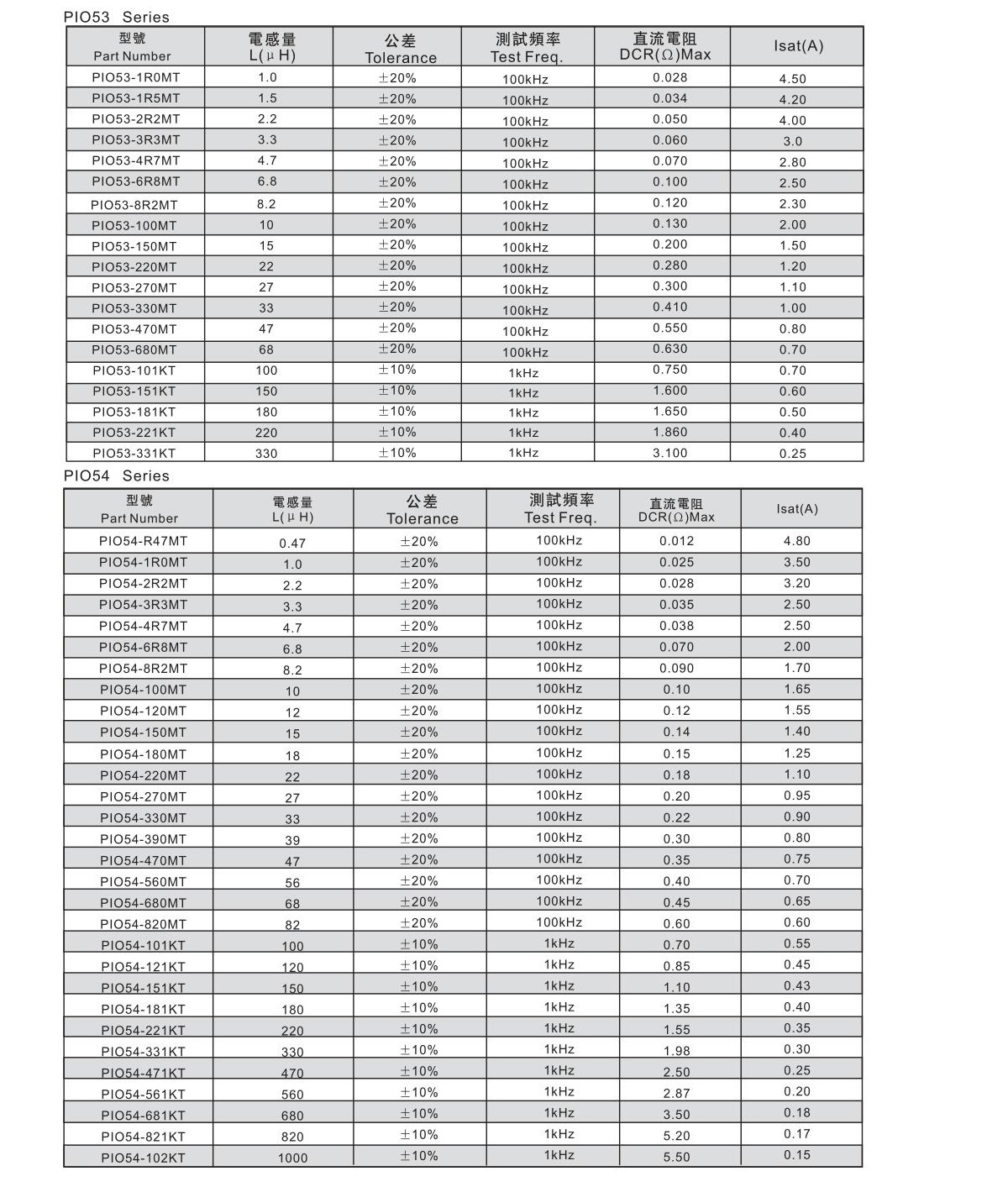

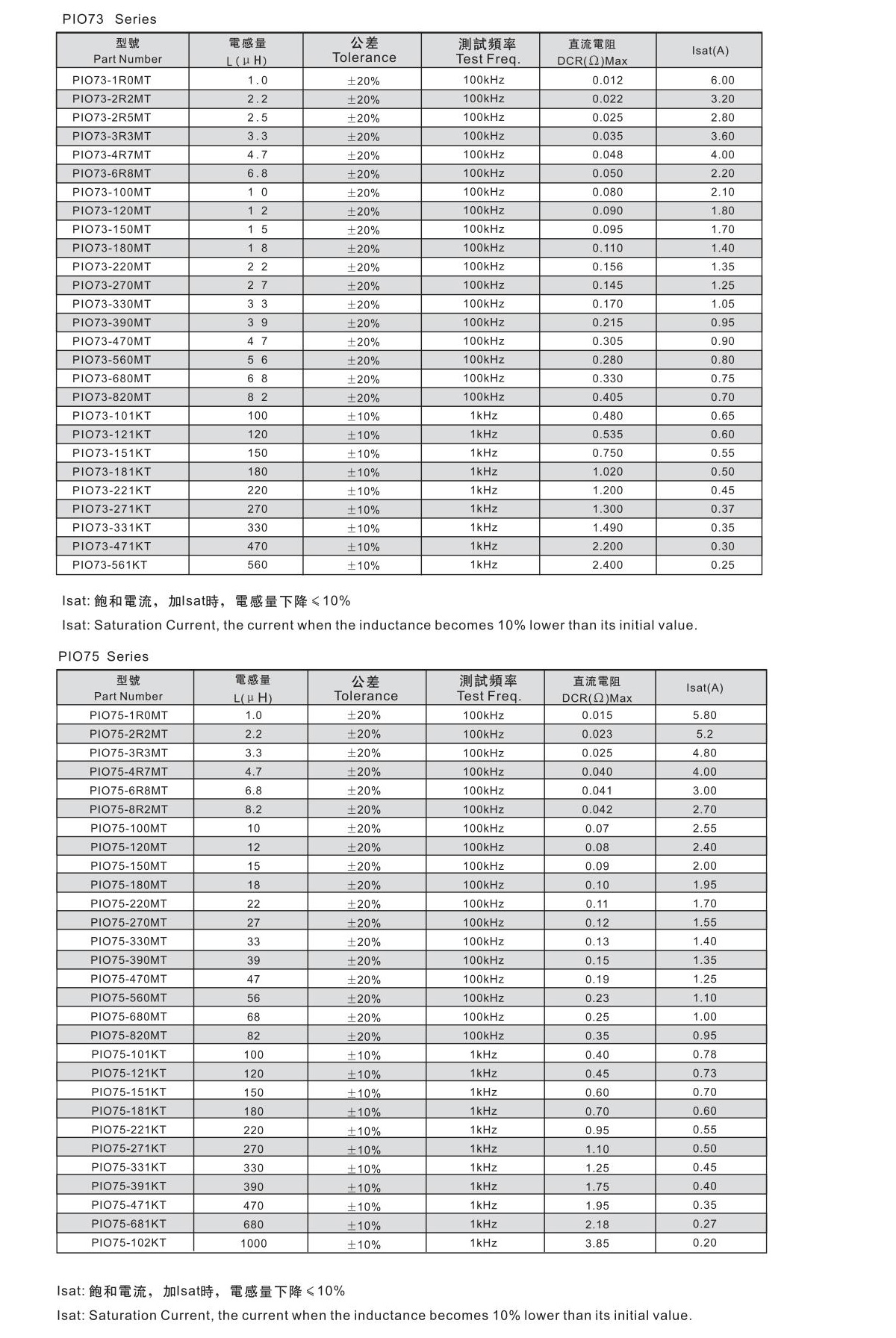

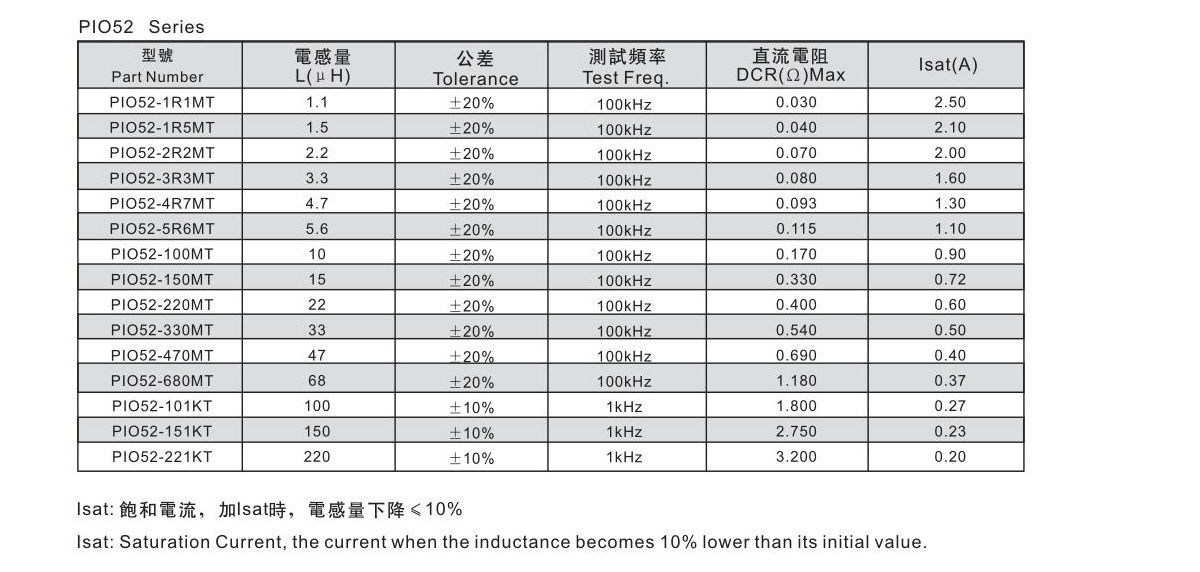

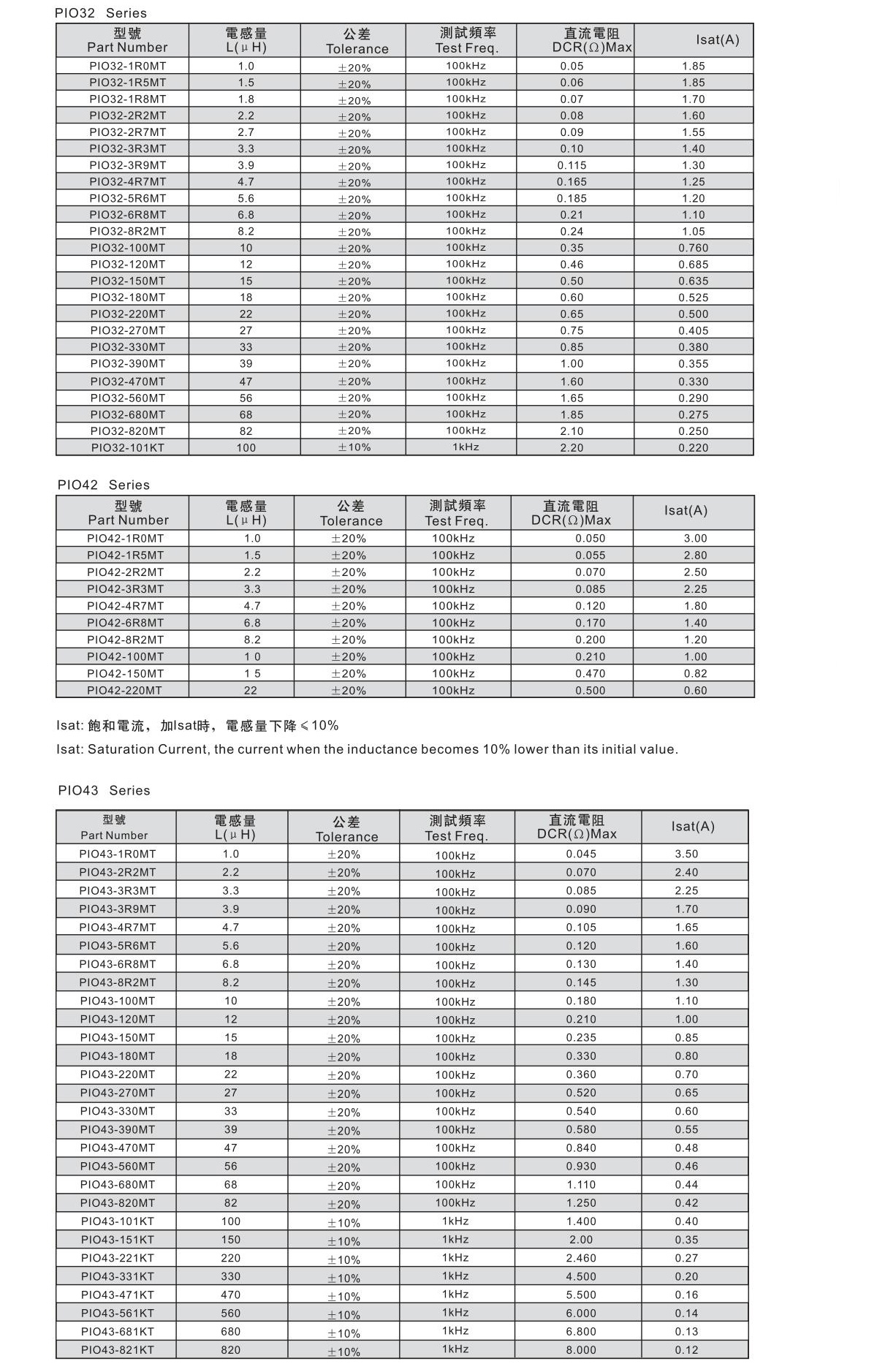

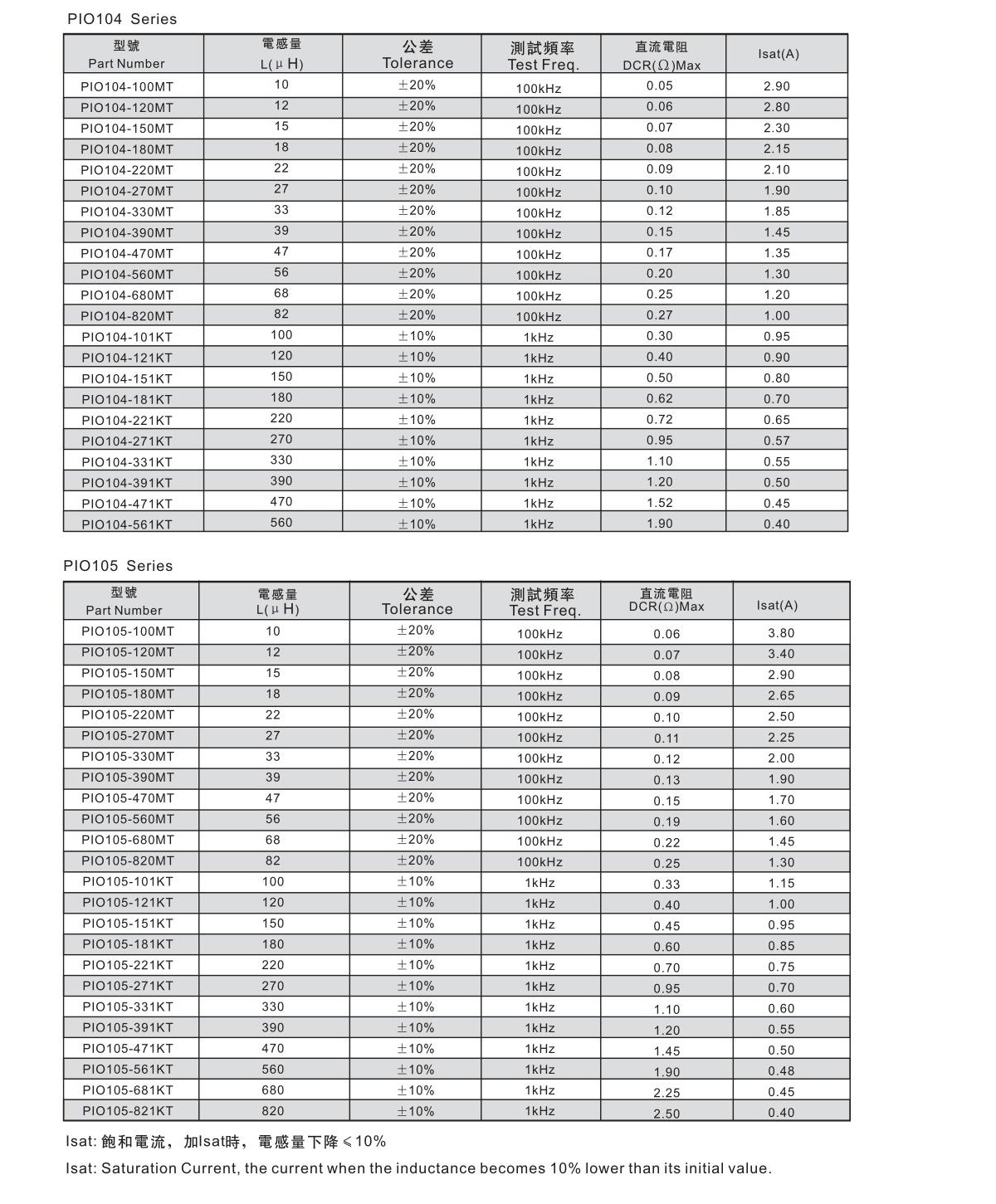

CD電感：
