尺寸最小的貼片電阻封裝

發布時間:2017-09-16 丨 閱讀次數:

    貼片電阻一直是電子行業使用最多的元器件，比起傳統電阻其最大的特點也就是體積小、貼裝方便，那么隨著電子行業的小型化趨勢，常規小型化貼片電阻封裝也是做到了0402（0.4mm*0.2mm）的大小，但是這是不是極限呢？下面我們來看看目前尺寸最小的貼片電阻封裝到底是多少。

    我們知道貼片電阻是由一個陶瓷基板和兩個金屬電極構成的，貼片電阻封裝也是由這個陶瓷基板的大小來決定的，但是，以現有的制造技術，切割工藝中的封裝尺寸公差較大，達±20μm，不僅如此，還存在貼片崩缺等各種課題，業內認為0402尺寸以下的開發是非常困難的。

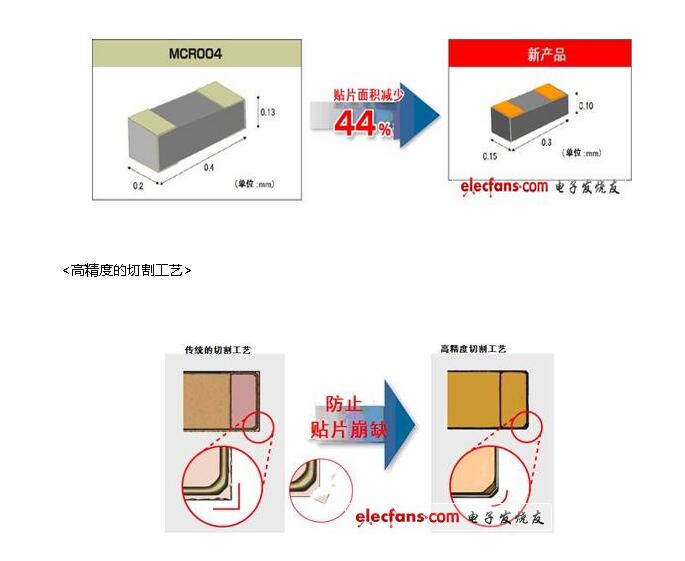

    但是羅姆貼片電阻原廠卻通過獨創的微細化技術開發出制造系統，同時，改進了切割方法，使切割工藝中的封裝尺寸公差大幅降低，僅為±5μm。提高尺寸精度不僅有助于降低安裝時的吸片錯誤 ，而且采用了耐腐蝕性能卓越的金電極表面，提高焊料的潤濕性，使穩定的安裝成為可能。并成功研發出了03015（0.3mm*0.15mm）封裝的貼片電阻，并在之后繼續深入研究開發出了更小的0201（0.2mm*0.1mm）尺寸的貼片電阻。
