貼片電容在LED驅動電路中的注意事項

發布時間:2017-04-20 丨 閱讀次數:

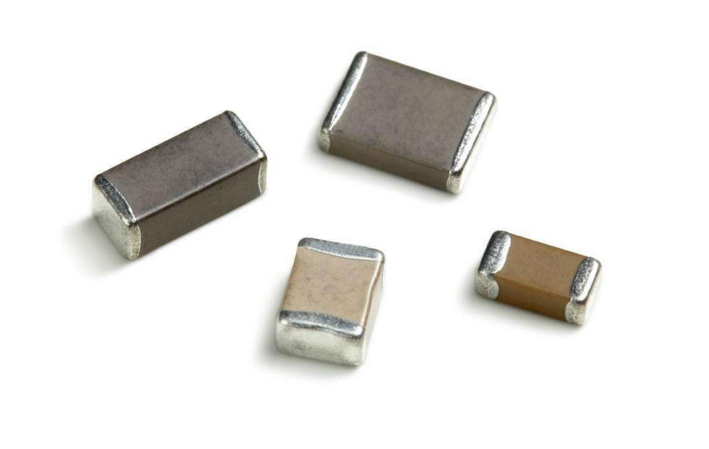

貼片電容全稱為多層(積層，疊層)片式陶瓷電容器，英文縮寫為MLCC。貼片電容受到溫度沖擊時，容易從焊端開始產生裂紋。在這點上，小尺寸電容比大尺寸電容相對來說會好一點，其原理就是大尺寸的電容導熱沒這么快到達整個電容，于是電容本體的不同點的溫差大，所以膨脹大小不同，從而產生應力。原理和倒入開水時厚的玻璃杯比薄玻璃杯更容易破裂一樣。

另外，在貼片電容焊接過后的冷卻過程中，貼片電容和PCB的膨脹系數不同，于是產生應力，導致裂紋。要避免這個問題，回流焊時需要有良好的焊接溫度曲線。如果不用回流焊而用波峰焊，那么這種失效會大大增加。貼片電容更是要避免用烙鐵手工焊接的工藝。然而事情總是沒有那么理想。烙鐵手工焊接有時也不可避免。比如說，對于PCB外發加工的電子廠家，有的產品量特少，貼片外協廠家不愿意接這種單時，只能手工焊接；樣品生產時，一般也是手工焊接；特殊情況返工或補焊時，必須手工焊接；修理工修理電容時，也是手工焊接。無法避免地要手工焊接貼片電容時，就要非常重視焊接工藝。
