哪些參數影響了貼片電感的性能？
發布時間:2017-06-27 丨 閱讀次數:

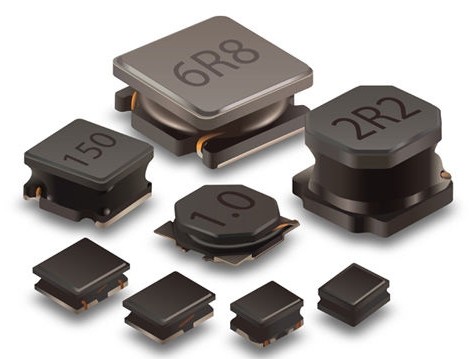

電感器，也就是我們說的電感，是能夠把電能轉化為磁能而存儲起來的元件，又稱扼流器、電抗器、動態電抗器。電感器具有一定的電感，結構類似于變壓器，但只有一個繞組，在電路中阻礙電流的變化。如果電感器在沒有電流通過的狀態下，電路接通時它將試圖阻礙電流流過它；如果電感器在有電流通過的狀態下，電路斷開時它將試圖維持電流不變。
一個性能良好，嵌和電路的貼片電感十分重要！因此在選購時，了解是哪些參數影響了貼片電感的性能就顯得尤為重要。這里佳益總結了幾點，甚有裨益，且細細看來。
1.電感量
表示電感原件自感應能力的一種物理量，也稱自感系數。電感量的大小，主要取決于電感線圈的圈數（匝數），繞制方式，有無磁心及磁心的材料等決定。通常情況下，線圈圈數越多，繞制的線圈越密集，電感量就越大。有磁心的線圈比無磁心的線圈的電感量大。磁心導磁率越大，電感量也就越大。所以電感量是有很多因素來決定它的大小。電感量的基本單位是亨利(簡稱亨)，用字母“H”表示。常用的單位還有毫亨(mH)和微亨(μH)，它們之間的關系是：1H=1000mH；1mH=1000μH。
2.允許偏差
標注的感量與實際感量的允許誤差值。一般用于振蕩或?yàn)V波線路中的貼片電感要求精度較高，允許偏差為±0.2%~±0.5%；而用于耦合或高頻阻流的精度要求不高，允許偏差為±10%~15%。允許偏差細分為：F級（±1%）；G級（±2%）；H級（±3%）；J級（±5%）；K級（±10%）；L級（±15%）；M級（±20%）；P級（±25%）；N級（±30%）；最常用的是J 、K、M級。
3.額定電流
額定電流是指用電設備在額定電壓下，按照額定功率運行時的電流，即貼片電感正常工作時允許通過的最大電流值。若工作電流超過額定電流，則會燒毀。取電感器額定電流的1.25～1.5倍為最大工作電流，一般應降額50%使用方較為安全，一般在工程實際應用上，只測量電感的飽和電流，然后取其80%作為額定電流。
4.電感封裝尺寸

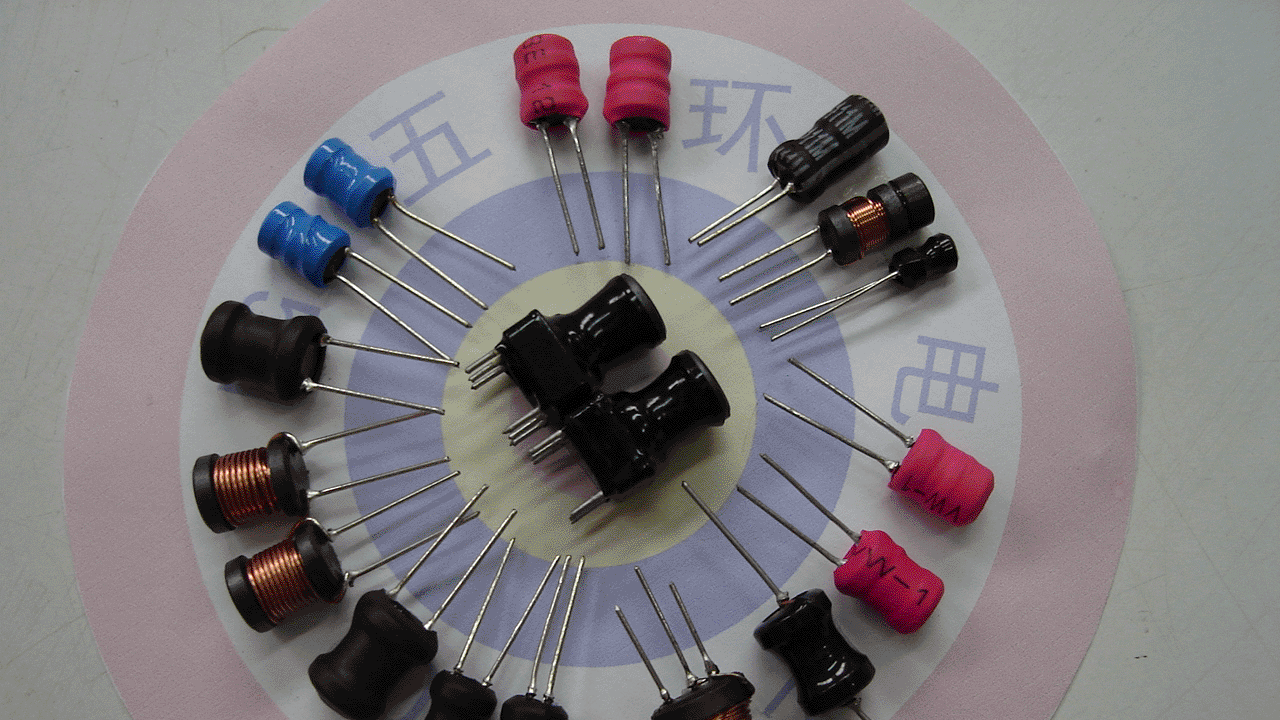

電感封裝一般包括貼片封裝與插件封裝。做物料清單中如果把封裝描述清楚，可以減少用錯材料的機率。電感的封裝形式也就是指是電感的形狀及體積大小的一種描述。大部分的電感選型規范都是差不多，一般就需要注意這些事項，具體的需要按照電路設計來滿足參數性能。
