分析去耦電容的有效使用方法一：使用多個電容

發布時間:2019-07-19 丨 閱讀次數:

佳益小編網絡編輯：去耦電容的有效使用方法之一是用多個（而非1個）電容進行去耦。使用多個電容時，使用相同容值的電容時和交織使用不同容值的電容時，效果是不同的。



使用多個容值相同的電容時

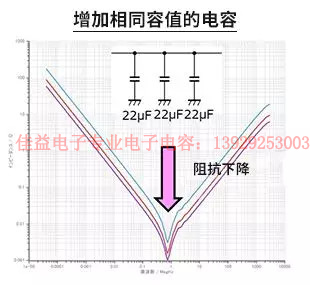

下圖是使用1個22μF的電容時（藍色）、增加1個變?yōu)?/span>2個時（紅色）、再增加1個變?yōu)?/span>3個（紫色）時的頻率特性。



如圖所示，當增加容值相同的電容后，阻抗在整個頻率范圍均向低的方向轉變，也就是說阻抗越來越低。



這一點可通過思考并聯連接容值相同的電容時，到諧振點的容性特性、取決于ESR（等效串聯電阻）的諧振點阻抗、諧振點以后的ESL（等效串聯電感）影響的感性特性來理解。







并聯的電容容值是相加的，所以3個電容為66μF，容性區域的阻抗下降。



諧振點的阻抗是3個電容的ESR并聯，因此為，假設這些電容的ESR全部相同，則ESR減少至1/3，阻抗也下降。



諧振點以后的感性區域的ESL也是并聯，因此為，假設3個電容的ESL全部相同，則ESL減少至1/3，阻抗也下降。



由此可知，通過使用多個相同容值的電容，可在整個頻率范圍降低阻抗，因此可進一步降低噪聲。





使用多個容值不同的電容時

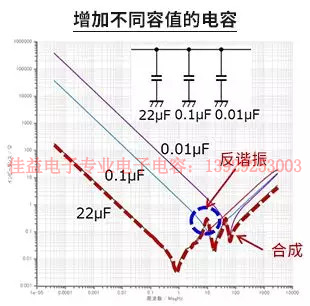

這些曲線是在22μF的電容基礎上并聯增加0.1μF、以及0.01μF的電容后的頻率特性。



通過增加容值更小的電容，可降低高頻段的阻抗。相對于一個22μF電容的頻率特性來說，0.1μF和0.01μF的特性是合成后的特性（紅色虛線）。



這里必須注意的是，有些頻率點產生反諧振，阻抗反而增高，EMI惡化。反諧振發生于容性特性和感性特性的交叉點。





所增加電容的電容量，一般需要根據目標降噪頻率進行選型。



另外，在這里給出的頻率特性波形圖是理想的波形圖，并未考慮PCB板的布局布線等引起的寄生分量。在實際的噪聲對策中，需要考慮寄生分量的影響。
