退藕電容和濾波電容的區別

發布時間:2019-11-16 丨 閱讀次數:

電容在減小同步開關噪聲起重要作用，而電源完整性設計的重點也在如何合理地選擇和放置這些電容上。各種各樣的電容種類繁雜，但無論再怎么分類，其基本原理都是利用電容對交變信號呈低阻狀態。交變電流的頻率f越高，電容的阻抗就越低。旁路電容起的主要作用是給交流信號提供低阻抗的通路；去耦電容的主要功能是提供一個局部的直流電源給有源器件，以減少開關噪聲在板上的傳播和將噪聲引導到地，加入去耦電容后電壓的紋波干擾會明顯減??；濾波電容常用于濾波電路中。

接下來和小編一起探討一下實際電容器本身的特性吧

1.濾波電容用在電源整流電路中，用來濾除交流分成，使輸出的直流更平滑。

2.去藕電容用在放大電路中不需要交流地方，用來消除自救，使放大器穩定工作。

3.旁路電容用在有電阻連接時，接在電阻兩端使交流信號順利通過。

去藕電容的理解和作用

1.去耦（decoupling）電容也稱退耦電容，是把輸出信號的干擾作為濾除對象。主要是去除高頻如RF信號的干擾，干擾的進入方式是通過電磁輻射。而實際上，芯片附近的電容還有蓄能的作用，這是第二位的。你可以把總電源看作水庫，我們大樓內的家家戶戶都需要供水，這時候，水不是直接來自于水庫，那樣距離太遠了，等水過來，我們已經渴的不行了。實際水是來自于大樓頂上的水塔,水塔其實是一個buffer的作用。如果微觀來看，高頻器件在工作的時候，其電流是不連續的，而且頻率很高，而器件VCC到總電源有一段距離，即便距離不長，在頻率很高的情況下，阻抗Z＝i*wL+R，線路的電感影響也會非常大，會導致器件在需要電流的時候，不能被及時供給。而去耦電容可以彌補此不足。這也是為什么很多電路板在高頻器件VCC管腳處放置小電容的原因之一（在Vcc引腳上通常并聯一個去耦電容，這樣交流分量就從這個電容接地。

2.有源器件在開關時產生的高頻開關噪聲將沿著電源線傳播。去耦電容的主要功能就是提供一個局部的直流電源給有源器件，以減少開關噪聲在板上的傳播和將噪聲引導到地。

去耦電容：去除在器件切換時從高頻器件進入到配電網絡中的RF能量。去耦電容還可以為器件提供局部化的DC電壓源，它在減少跨板浪涌電流方面特別有用。

旁路電容：從元件或電纜中轉移出不想要的共模RF能量。這主要是通過產生AC旁路消除無意的能量進入敏感的部分，另外還可以提供基帶濾波功能（帶寬受限）。

我們經?？梢钥吹?，在電源和地之間連接著去耦電容，它有三個方面的作用：一是作為本集成電路的蓄能電容；二是濾除該器件產生的高頻噪聲，切斷其通過供電回路進行傳播的通路；三是防止電源攜帶的噪聲對電路構成干擾。

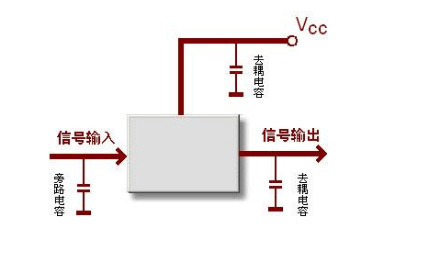

在電子電路中，去耦電容和旁路電容都是起到抗干擾的作用，電容所處的位置不同，稱呼就不一樣了。對于同一個電路來說，旁路電容是把輸入信號中的高頻噪聲作為濾除對象，把前級攜帶的高頻雜波濾除， 從電路來說，總是存在驅動的源和被驅動的負載。如果負載電容比較大，驅動電路要把電容充電、放電，才能完成信號的跳變，在上升沿。

比較陡峭的時候，電流比較大，這樣驅動的電流就會吸收很大的電源電流，由于電路中的電感，電阻（特別是芯片管腳上的電感，會產生反彈），這種電流相對于正常情況來說實際上就是一種噪聲，會影響前級的正常工作，這就是耦合。

去耦電容就是起到一個電池的作用，滿足驅動電路電流的變化，避免相互間的耦合干擾。

旁路電容實際也是去耦合的，只是旁路電容一般是指高頻旁路，也就是給高頻的開關噪聲提高一條低阻抗泄防途徑。高頻旁路電容一般比較小，根據諧振頻率一般是0.1u，0.01u等，而去耦合電容一般比較大，是10u或者更大，依據電路中分布參數，以及驅動電流的變化大小來確定

去耦和旁路都可以看作濾波。去耦電容相當于電池，避免由于電流的突變而使電壓下降，相當于濾紋波。具體容值可以根據電流的大小、期望的紋波大小、作用時間的大小來計算。去耦電容一般都很大，對更高頻率的噪聲，基本無效。旁路電容就是針對高頻來的，也就是利用了電容的頻率阻抗特性。電容一般都可以看成一個RLC串聯模型。在某個頻率，會發生諧振，此時電容的阻抗就等于其ESR。如果看電容的頻率阻抗曲線圖，就會發現一般都是一個V形的曲線。具體曲線與電容的介質有關，所以選擇旁路電容還要考慮電容的介質，一個比較保險的方法就是多并幾個電容。

去耦電容在集成電路電源和地之間的有兩個作用：一方面是本集成電路的蓄能電容，另一方面旁路掉該器件的高頻噪聲。數字電路中典型的去耦電容值是0.1μF。這個電容的分布電感的典型值是5μH。0.1μF的去耦電容有5μH的分布電感，它的并行共振頻率大約在7MHz左右，也就是說，對于10MHz以下的噪聲有較好的去耦效果，對40MHz以上的噪聲幾乎不起作用。1μF、10μF的電容，并行共振頻率在20MHz以上，去除高頻噪聲的效果要好一些。每10片左右集成電路要加一片充放電電容，或1個蓄能電容，可選10μF左右。最好不用電解電容，電解電容是兩層薄膜卷起來的，這種卷起來的結構在高頻時表現為電感。要使用鉭電容或聚碳酸酯電容。去耦電容的選用并不嚴格，可按C=1/F，即10MHz取0.1μF，100MHz取0.01μF。
