磁珠?Ferrite?Bead?

發布時間:2020-01-02 丨 閱讀次數:

磁珠由氧磁體組成，電感由磁心和線圈組成，磁珠把交流信號轉化為熱能，電感把交流存儲起來，緩慢的釋放出去。磁珠對高頻信號才有較大阻礙作用，一般規格有 100 歐/100mMHZ，它在低頻時電阻比電感小得多。電感的等效電阻可有 Z=2X3.14xf 來求得。

鐵氧體磁珠 (Ferrite Bead) 是目前應用發展很快的一種抗干擾元件，廉價、易用，濾除高頻噪聲效果顯著。在電路中只要導線穿過它即可（我用的都是象普通電阻模樣的，導線已穿過并膠合，也有表面貼裝的形式，但很少見到賣的）。當導線中電流穿過時，鐵氧體對低頻電流幾乎沒有什么阻抗，而對較高頻率的電流會產生較大衰減作用。高頻電流在其中以熱量形式散發，其等效而對較高頻率的電流會產生較大衰減作用。高頻電流在其中以熱量形式散發，其等效電路為一個電感和一個電阻串聯，兩個元件的值都與磁珠的長度成比例。

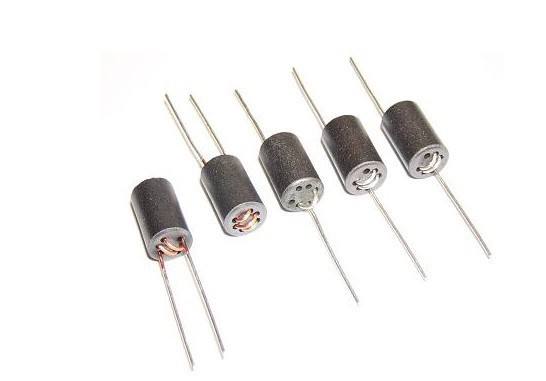

磁珠種類很多，制造商供應的技術指標說明，特別是磁珠的阻抗與頻率關系的曲線。有的磁珠上有多個孔洞，用導線穿過可增加的元件阻抗( 穿過磁珠次數的平方) ，不過在高頻時所增加的抑制噪聲能力不可能如預期的多，而用多串聯幾個磁珠的辦法會好些。



鐵氧體是磁性材料，會因通過電流過大而產生磁飽和，導磁率急劇下降。大電流濾波應采用結構上專門設計的磁珠，還要注意其散熱措施。鐵氧體磁珠不僅可用于電源電路中濾除高頻噪聲（可用于直流和交流輸出），還可廣泛應用于其他電路，其體積可以做到很小。特別是數字電路中，由于脈沖信號含有頻率很高的高次鍇波，也是電路高頻輻射的主要根源，所以可在這種場合發揮磁珠的作用。



鐵氧體磁珠還廣泛應用于信號電纜的噪聲濾除，以常用于電源濾波的 HH-1H3216-500 為例,其型號各字段含義依次為:



HH 是其一個系列,主要用于電源濾波,用于信號線是 HB 系列;

1表示一個元件封裝了一個磁珠,若為 4 則是并排封裝四個的；

H 表示組成物質,H、C、M 為中頻應用(50-200MHz)；

T 低頻應用(<50MHz),S 高頻應用(>200MHz);



3216 封裝尺寸,長 3.2mm,寬 1.6mm,即 1206 封裝；500 阻抗(一般為 100MHz 時),50 ohm。

其產品參數主要有三項: 阻抗[Z]@100MHz (ohm) : Typical 50, Minimum 37；直流電阻DC?Resistance?(m?ohm):?Maximum?20;額定電流 Rated Current (mA): 2500.



磁珠有很高的電阻率和磁導率,他等效于電阻和電感串聯, 但電阻值和電感值都隨頻率變化。他比普通的電感有更好的高頻濾波特性,在高頻時呈現阻性,所以能在相當寬的頻率范圍內保持較高的阻抗,從而提高調頻濾波效果。磁珠主要用于高頻隔離,抑制差模噪聲等.



磁珠有很高的電阻率和磁導率,他等效于電阻和電感串聯,磁珠有很高的電阻率和磁導率,他等效于電阻和電感串聯,在高頻時呈現阻性,所 以能在相當寬的頻率范圍內保持較高的阻抗,從而提高調頻濾波效果。 作為電源濾波,可以使用電感。磁珠的電路符號就是電感但是型號上可以看出使用的是磁珠在電路功能上,磁珠和電感是原理相同的,只是頻率特性不同罷了.磁珠由氧磁體組成,電感由磁心和線圈組成,磁珠把交流信號轉化為熱能,電感?把交流存儲起來,緩慢的釋放出去。磁珠對高頻信號才有較大阻礙作用,一般規格有 100 歐/100mMHZ ,它在低頻時電?阻比電感小得多。



鐵氧體磁珠 (Ferrite?Bead) 是目前應用發展很快的一種抗干擾組,優惠、易用,濾除高頻噪聲效果顯著在電路中只要導線穿過它即可(我用的都是象普通電阻模樣的,導線已穿過并膠合也有表面貼裝的形式,但很少見到賣的)。當導線中電流穿過時,鐵氧體對?低頻電流幾乎沒有什么阻抗,而對較高頻率的電流會產生較大衰減作用。高頻電?流在其中以熱量形式散發,其等效電路為一個電感和一個電阻串聯,兩個組件的?值都與磁珠的長度成比例。磁珠種類很多,制造商應提供技術指標說明,特別是?磁珠的阻抗與頻率關系的曲線。



有的磁珠上有多個孔洞,用導線穿過可增加組件阻抗(穿過磁珠次數的平方), 不過在高頻時所增加的抑制噪聲能力不可能如預期的多,而用多串聯幾個磁珠的辦法會好些。?但鐵氧體是磁性材料,會因通過電流過大而產生磁飽和,導磁率急劇下降。大電流?濾波應采用結構上專門設計的磁珠,還要注意其散熱，鐵氧體磁珠不僅可用于電源電路中濾除高頻噪聲(可用于直流和交流輸出)還可廣泛應用于其它電路,其體積可以做得很小。特別是在數字電路中,由于脈沖信號含有頻率很高的高次諧波,也是電路高頻輻，所以可在這種場合發揮磁珠的作用！
