貼片電阻硫化失效分析

發布時間:2017-05-10 丨 閱讀次數:

       現實中有部分特殊環境中的電子廠在建成一到兩年的時間后，電子設備相繼發生各類故障。經過綜合分析后，會發現大部分原因是電路板上的貼片電阻的端子部分被硫化腐蝕，造成的貼片電阻失效而導致的。

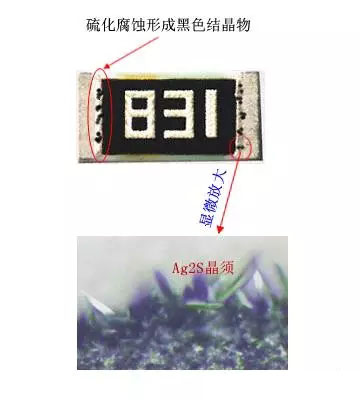

       那么貼片電阻硫化是怎么回事呢？貼片電阻硫化主要是由于貼片電阻端子中的銀和空氣中的硫化物發生的，而銀的硫化反應會產生出黑色且導電性能極差的硫化銀。如下圖所示，硫化銀會使貼片電阻的阻值變大或者直接造成開路現象。
       貼片電阻硫化失效分析報告：
    電性能表現：阻值變大或開路。
    外觀：顯微鏡可觀察到端電極邊緣出現黑色結晶物質。
    元素成分分析：黑色物質富含硫、銀元素。
    顯微分析：電極邊緣很多硫化銀晶體。

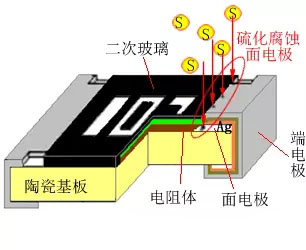

       電阻器的端電極和二次玻璃保護層接界處會存在縫隙(鍍層覆蓋不完全或焊接熱沖擊造成)，導致面電極局部對外祼露。
       連接電阻體和端電極的面電極是銀（Ag）金屬。
    (1)當空氣中含硫化氣體時，面電極的銀會被硫化生成不導電硫化銀。
    (2)灌封硅膠發達的微孔結構吸附空氣中的硫化物，富集的硫化物通過電阻器端電極和二次包覆層交界縫隙滲入，硫化腐蝕面電極中的銀Ag。

       由于硫化銀不導電，所以隨著電阻器的面電極不斷被硫化，電阻值逐漸增大，并最終開路。
