貼片排阻的定義及采參數

發布時間:2017-07-21 丨 閱讀次數:

       貼片排阻是由多個貼片電阻由串聯或并聯組合而成的，也叫網絡電阻。
貼片排阻的作用和貼片電阻一樣，但是達到了更高程度的集成效果，更加方便走線，還保證了焊接的質量。節省了大量空間;排阻還具有方向性，與色環電阻相比具有整齊、少占空間的優點。
       在數字電路中可以作為上拉或下拉電阻使用，上拉是相對下拉來說的。可以簡單的理解上拉的作用是給信號線提供一個驅動電壓，使之傳輸更穩定，傳輸距離更遠~用來抵消線路中內阻對信號的損耗，甚至可以達到對信號幾乎0影響；所以大量應用在電視機、顯示器、小家電、電腦主板中。

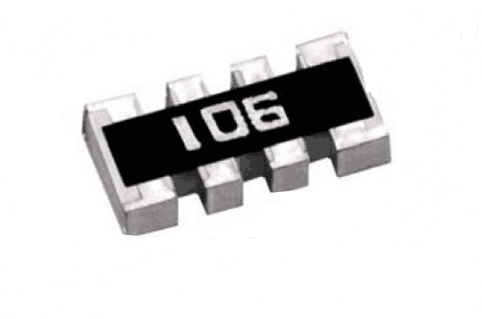

       貼片排阻可分為內電極和外電極兩種(也叫凹電極和凸電極)，如下圖所示，凹電極的端子在腳位的凹槽位置，凸電極的端子則在腳位突出部分。



    下面我們一起來了解一下貼片排阻的具體參數：
電阻精度：±0.1%、±0.25%、±0.5%、±1%、±5%。
工作溫度在：55oC to +125oC。
阻值范圍在:1Ω~10MΩ。
工作電壓在：50V~200V。
功率在：1/16W、1/10W、1/32W。
溫度系數：±200ppm/oC。
腳位：有4腳、8腳、16腳三種。
封裝的通常表示方式是：16P8R ；10P8R。
16P8R的意思是16個腳、8個電阻組成。

10P8R的意思是10個腳、8個電阻組成。

    對貼片排阻有需要或疑問的可以聯系佳益客服。
