貼片電容的作用熱沖擊效應

發布時間:2017-09-27 丨 閱讀次數:

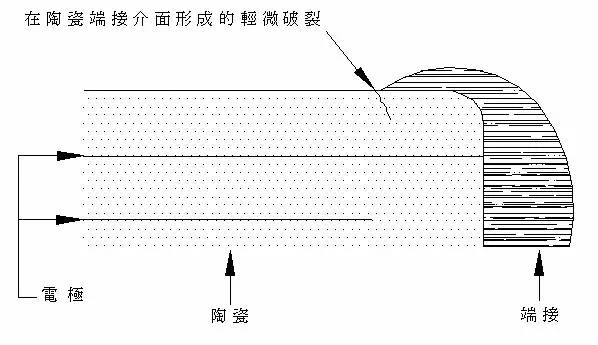

貼片電容又叫多層陶瓷電容，主體大部分是由陶瓷構成的，而陶瓷的特性比較易碎。所以，貼片電容受到溫度沖擊時，容易從焊端開始產生裂紋。在這點上，小尺寸電容比大尺寸電容相對來說會好一點，主要是因為大尺寸的貼片電容導熱沒這么快到達整個電容，于是整個貼片電容不同點的溫差大，所以膨脹大小不同，從而產生內應力，導致貼片電容出現裂紋。這個道理和倒入開水時厚的玻璃杯比薄玻璃杯更容易破裂一樣。

    另外，在MLCC焊接過后的冷卻過程中，由于貼片電容和PCB的膨脹系數不同，于是會產生外應力，導致貼片電容出現裂紋。要避免這個問題，回流焊時需要有良好的焊接溫度曲線。如果不用回流焊而用波峰焊，那么這種貼片電容失效率會大大增加。

    在貼片電容的焊接工藝上更是要避免用烙鐵手工焊接的工藝。然而事情總是沒有那么理想。烙鐵手工焊接有時也不可避免。比如說，對于PCB外發加工的電子廠家，有的產品量特少，貼片外協廠家不愿意接這種單時，只能手工焊接;樣品生產時，一般也是手工焊接;特殊情況返工或補焊時，必須手工焊接;修理工修理電容時，也是手工焊接。無法避免地要手工焊接MLCC時，就要非常重視焊接工藝。
