貼片磁珠介紹及應用

發布時間:2017-10-08 丨 閱讀次數:

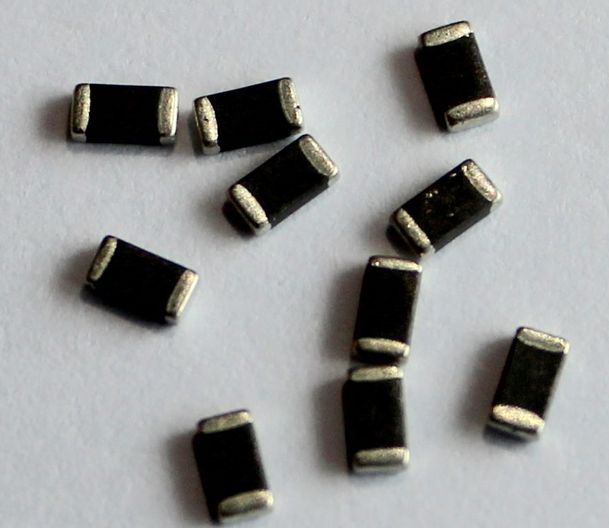

      鐵氧體磁珠（Ferrite Bead）是目前應用發展很快的一種干擾組件，磁珠由鐵氧體組成，具有很高的電阻率和磁導率，它等效于電阻和電感串聯，兩個組件的值都與磁珠的長度成比例，但電阻值和電感值都隨頻率變化。它比普通的電感有更好的高頻率波特性，在高頻時呈現阻性，把交流信號轉化為熱能，所以能在相當寬的頻率范圍內保持較高的阻抗，從而提高調頻濾波效果。
      貼片磁珠對高頻信號才具有較大阻礙作用，一般規格有10Ω/100MHZ,它在低頻時電阻比電感小得多。

      由于其體積可以做得很小，不僅可用于電源電路中濾除高頻噪聲（可用于直流和交流輸出），還可以降低數字電路的高頻輻射，還可用于信號電纜的噪聲濾除，廉價、易用，除濾高頻噪聲效果顯著。

      那么，我們?nèi)绾芜x用貼片磁珠呢，磁珠和阻抗的單位都是歐姆，而不是亨特，因為磁珠的單位是按照它在某一頻率下產生的阻抗來表示的。
      不同的鐵氧體抑制元件即磁珠，有不同的最佳頻率范圍。通常磁導率越高，抑制的頻率就越低。此外，鐵氧體的體積越大，抑制效果越好。在一定體積時，長而細的比短而粗的抑制效果好，內徑越小抑制效果越好。但在有直流或交流偏流的情況下，還存在鐵氧體飽和的問題，抑制元件橫截面越大，越不易飽和，可承受的偏流越大。
      目前，我們應用比較廣泛的就是貼片磁珠了，其渦流損耗同鐵氧體材料的電阻率成反比，和信號頻率的平方成正比。貼片磁珠可應用于：時鐘發生電路，模擬電路和數字電路之間的濾波，I/O輸入/輸出內部連接器（比如串口，并口，鍵盤，鼠標，長途電信，本地局域網），射頻（RF）電路和易受干擾的邏輯設備之間，供電電路中濾除高頻傳導干擾，計算機，打印機，錄像機VCRS）,電視系統和手提電話中的EMI噪聲抑止等。
