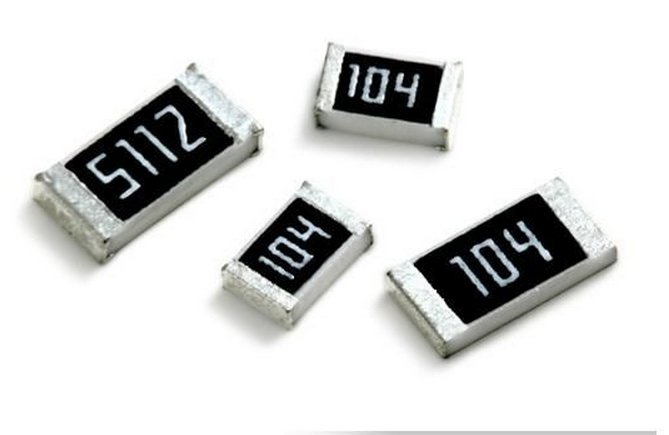

貼片電阻的常見封裝有9種,分別用公制和英制的來表示,其中英制的表示方法是采用的4位美國電子工業協會的代碼,用4位數表示,前兩位是有效數字表示的是貼片電阻的長度,后兩位數表示的是貼片電阻的寬度,單位是英寸。例如0603就是我們常說的英制代碼。公制代碼在實際應用中很少用到,也是用4位數表示,以毫米為單位,與英制表示法大致相同。
貼片電阻功率和封裝尺寸的對應關系如下表:
英制 (inch) |
公制 (mm) |
長(L) (mm) |
寬(W) (mm) |
功率W |
0201 |
0603 |
0.60±0.05 |
0.30±0.05 |
1/20W |
0402 |
1005 |
1.00±0.10 |
0.50±0.10 |
1/16W |
0603 |
1608 |
1.60±0.15 |
0.80±0.15 |
1/10W |
0805 |
2012 |
2.00±0.20 |
1.25±0.15 |
1/8W |
1206 |
3216 |
3.20±0.20 |
1.60±0.15 |
1/4W |
1210 |
3225 |
3.20±0.20 |
2.50±0.20 |
1/3W |
1812 |
4832 |
4.50±0.20 |
3.20±0.20 |
1/2W |
2010 |
5025 |
5.00±0.20 |
2.50±0.20 |
3/4W |
2512 |
6432 |
6.40±0.20 |
3.20±0.20 |
1W |
