貼片電容漏電失效案例詳解

發布時間:2016-10-09 丨 閱讀次數:

  貼片電容雖然是很常見的電子元器件，但是由于體積和材質的特殊性，客戶在使用過程中如果操作不當?shù)脑?，很容易造成貼片電容失效的，但是又查不出原因。最近公司就接到一個關于貼片電容失效分析的請求，小編覺得相當有代表性，在此跟大家分享一下吧。

  案例詳情：客戶反饋貼片電容0603 X7R 104 K 50V在使用過程中出現失效現象，提供3個樣品以供我司分析。

  分析結果如下：

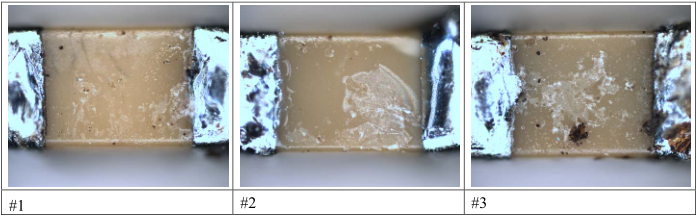

         1、外觀檢查，對客戶提供的樣品進行外觀檢查，未發現外觀異?，F(xiàn)象，如下圖所示：



                  貼片電容樣品外觀檢查圖示

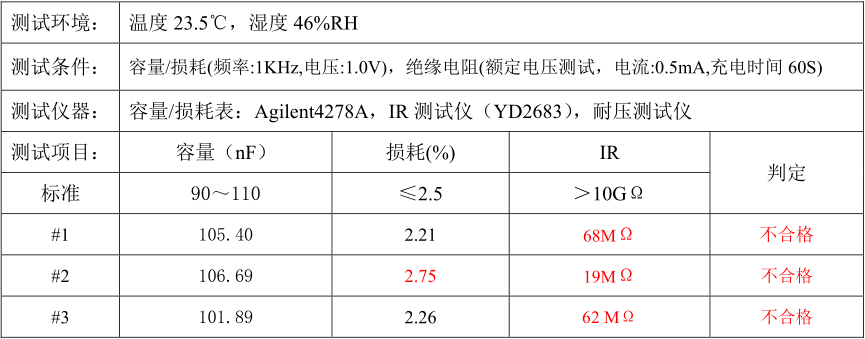

         2、電性能測試，對不良樣品進行電性能測試，電性能均不合格，主要表現為直流電阻均小于10GΩ，如下圖表：



                  貼片電容樣品電性能檢查結果

         3、DPA研磨分析，研磨圖片及結果如下所示：



          ALT 貼片電容樣品1研磨圖

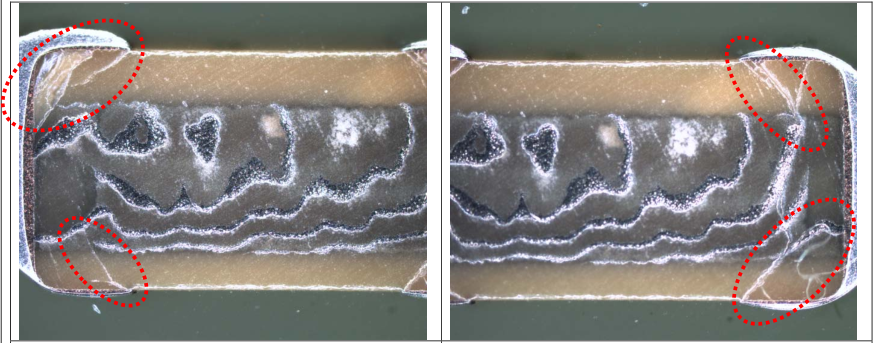

         樣品1左右內部端電極處均存在bending crack裂紋。



              ALT  貼片電容樣品2研磨圖

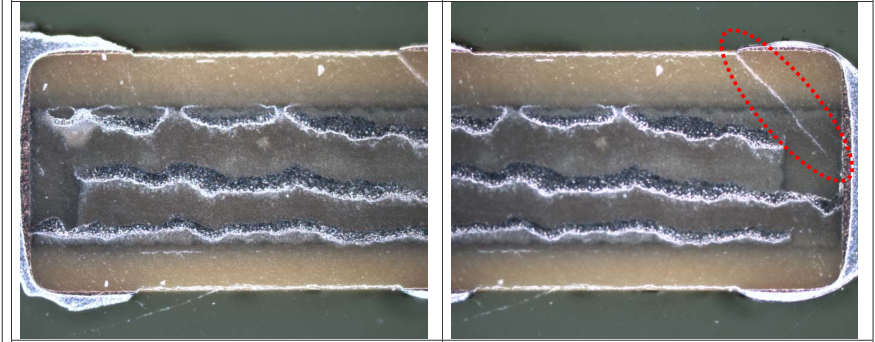

         樣品2左側內部端電極處存在bending crack裂紋，右側內部無異常。



               ALT  貼片電容樣品3研磨圖

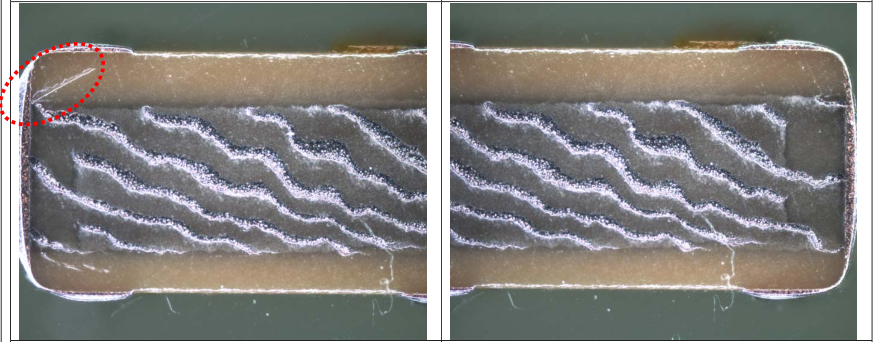

        樣品3左側內部無異常，右側內部端電極處存在bending crack裂紋。

       小結：經過DPA研磨分析，樣品內部均存在bending crack裂紋，按失效模式判定屬于貼片電容在使用過程中受到機械應力導致貼片電容內部產生裂紋。

經過對客戶所送來貼片電容0603 X7R 104 K 50V的3個樣品詳細檢查和分析，導致貼片電容失效的原因是，貼片電容在使用過程中受到機械應力，內部產生裂紋，造成了局部短路，導致了貼片電容漏電失效。

針對此客戶出現的貼片電容失效問題，我公司提出以下解決方案，以供有類似問題的廣大客戶參考：

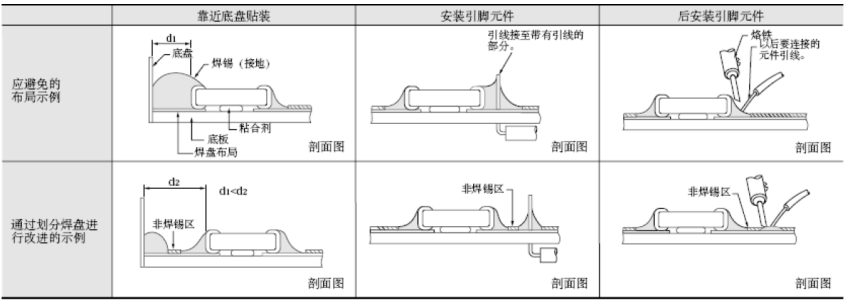

       1、針對在貼片電容安裝過程中焊料過量的情況，我司提供標準焊盤布局圖以供參考使用：



           ALT  貼片電容焊接布局圖

       2、針對貼片電容在收到外力過程中容易發生斷裂不良的情況，我司提供以下方案謹供參考：

       2.1、機械應力方面：貼片電容在貼裝過程中，檢查貼片機吸嘴壓力是否過大或發生彎曲現象，在分割電路板時如分割槽太淺或采用手工分板、在組裝其他元件過程中，如 PCB 板彎曲弧度過大易使 PCB板上的元件受到過大的機械應力；在 PCB 板流通、搬運過程中減少、避免 PCB 板、元件相互撞擊產生的撞擊應力。

      2.2、貼片電容在焊接過程中，充分做好產品的預熱，預熱時間 1-2 分鐘、預熱溫度在 120-150℃，回波峰焊接溫度控制在 260-265℃為宜，這樣可減少熱沖擊應力的影響。

      2.3、電烙鐵修理補焊時：在使用電烙鐵修理補焊時，烙鐵頭不能直接碰到陶瓷體，且溫度不能太高（以不高于300℃為宜）。

希望以上貼片電容失效分析報告對大家在遇到貼片電容漏電、失效時有所幫助。



本文原創自佳益電子科技，轉載請注明出處。
