電感的作用

發布時間:2020-10-29 丨 閱讀次數:

在電路中，當電流流過導體時，會產生電磁場，電磁場的大小除以電流的大小就是電感，電感的定義L=phi/i, 單位是韋伯。電感是衡量線圈產生電磁感應能力的物理量。給一個線圈通入電流，線圈周圍就會產生磁場，線圈就有磁通量通過。通入線圈的電源越大，磁場就越強，通過線圈的磁通量就越大。實驗證明，通過線圈的磁通量和通入的電流是成正比的，它們的比值叫做自感系數，也叫做電感。如果通過線圈的磁通量用φ表示，電流用I表示，電感用L表示，那么L= φ/I 。電感的單位是亨(H)，也常用毫亨(mH)或微亨(uH)做單位。

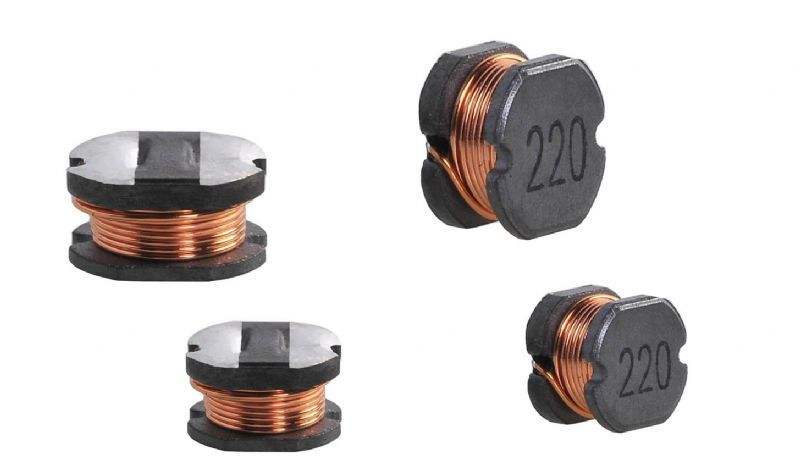

1H=1000mH，1H=1000000uH。電感只能對非穩恒電流起作用，它的特點兩端電壓正比于通過他的電流的瞬時變化率(導數)，比例系數就是它的“自感” 。電感起作用的原因是它在通過非穩恒電流時產生變化的磁場，而這個磁場又會反過來影響電流，所以，這么說來，任何一個導體，只要它通過非穩恒電流，就會產生變化的磁場，就會反過來影響電流，所以任何導體都會有自感現象產生。板上可以看到很多銅線纏繞的線圈，這個線圈就叫電感，電感主要分為磁心電感和空心電感兩種，磁心電感電感量大常用在濾波電路，空心電感電感量較小，常用于高頻電路。 電感的特性與電容的特性正好相反，它具有阻止交流電通過而讓直流電順利通過的特性。電感的特性是通直流、阻交流，頻率越高，線圈阻抗越大。電感器在電路中經常和電容一起工作，構成LC濾波器、LC振蕩器等。另外，人們還利用電感的特性，制造了阻流圈、變壓器、繼電器等。

電感通直流，阻交流 。通直流:所謂通直流就是指在直流電路中,電感的作用就相當于一根導線,不起任何作用. 阻交流:在交流電路中,電感會有阻抗,即XL,整個電路的電流會變小,對交流有一定的阻礙作用。

電感的基本作用:濾波、振蕩、延遲、陷波等通直在電子線路中，電感線圈對交流有限流作用，它與電阻器或電容器能組成高通或低通濾波器、移相電路及諧振電路等;變壓器可以進行交流耦合、變壓、變流和阻抗變換等。由感抗XL=2πfL 知,電感L 越大，頻率f 越高，感抗就越大。該電感器兩端電壓的大小與電感L 成正比，還與電流變化速度△i/△t 成正比，電感線圈也是一個儲能元件，它以磁的形式儲存電能，儲存的電能大小可用下式表示:WL=1/2 Li2 ?？梢?，線圈電感量越大，流過越大，儲存的電能也就越多。電感在電路最常見的作用就是與電容一起，組成LC 濾波電路。我們已經知道，電容具有“阻直流，通交流”的本領，而電感則有“通直流，阻交流”的功能。如果把伴有許多干擾

信號的直流電通過LC 濾波電路，那么，交流干擾信號將被電容變成熱能消耗掉;變得比較純凈的直流電流通過電感時，其中的交流干擾信號也被變成磁感和熱能，頻率較高的最容易被電感阻抗，這就可以抑制較高頻率的干擾信號。

LC 濾波電路在線路板電源部分的電感一般是由線徑非常粗的漆包線環繞在涂有各種顏色的圓形磁芯上。而且附近一般有幾個高大的濾波鋁電解電容，這二者組成的就是上述的 LC 濾波電路。另外，線路板還大量采用“蛇行線+貼片鉭電容”來組成LC 電路，因為蛇行線在電路板上來回折行，也可以看作一個小電感。
