電感基本常識與應用

發布時間:2020-11-12 丨 閱讀次數:

電感的主要參數：電感量. 允許誤差. 感抗. 品質因素（Q值）. 額定電流. 分布電容等。

電感的主要特性：通直流阻交流。

電感的主要作用：扼流. 濾波. 振蕩. 延遲. 陷波. 儲能等。

電感的分類：

按安裝方式分：貼片和插件，它們不同是：A.貼片電感可用貼片機將元件貼在PCB上，也可人工用烙鐵焊在PCB上，B.插件電感要么人工焊接，要么先插在電路板上再通過波峰焊固定在PCB上，在設計的角度，如果空間和功能滿足的前提下，優先選擇貼片元件以此來降低產品成本。

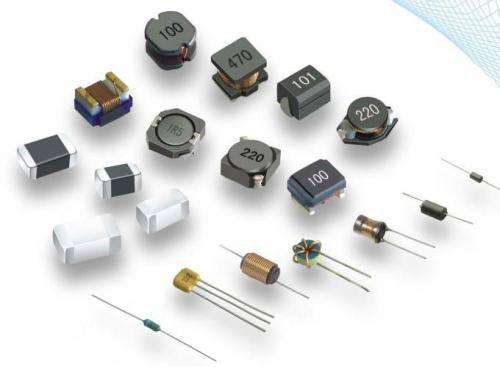

電感的種類：色環電感.功率電感.工字電感. 扼流圈.貼片線繞電感. 貼片疊層電感.軸向電感.共模電感等。

電感在使用時要注意：是高頻還是低頻，在高頻電感表現的持性為感抗，有發熱有能量損耗，在低頻表現為儲能沒有能量損耗。

電感值選擇：如在DC/DC降壓電路中，電感值越大紋波越小，但考慮到成本和空間問題，選擇提高頻率來降低電感值，但也不能將頻率提得過高，因為那樣會增加電路損耗，所以在設計一般參照相應電源IC商提供的參數值來選取。

電感的標稱電流：在設計時一般按標稱值的80%來選型。

電感的測量：在一些貼片電感上面一般都相應標注：如220=22uH. 221=220uH. 222=2.2mH, 1H=1000mH=1000000uH, 沒有標注的可用L C R 電橋來測量。
